Современные способы обработки жадеитов
Обработкой и облагораживанием драгоценных камней люди занимаются давно. Недавно были обнаружены записи ученого греческого происхождения С. Плинг, которые были сделаны примерно в начале нашей эры (23-79 год), в которых упоминаются такие способы изменения внешнего вида камней, как применение масла, окрашивание, инкрустирование, склеивание и т.д. Так как среди всего количества добываемых драгоценных камней очень малое число соответствовало запросам людей, то понятно что это привело в многочисленным попыткам изменить, улучшить внешний вид камней. Невозможно узнать, когда люди впервые попробовали видоизменить такие камни, особенности окрашивания хорошо изложены в произведении «драгоценные камни: их источники, описание, идентификация» (1962 год). В книге очень хорошо описаны особенности окрашенных жадеитов, их оценка. С начала 20 века ученые начинают очень плотно заниматься вопросом обработки жадеитов, технологий становится все больше, оценка становится все запутаннее. В 80-х годах 20-го века появляется понятие «жадеит типа Б».
Всем камням требуется обработка, есть даже поговорка «драгоценный камень без обработки не считается драгоценным». Понятно, что нельзя применять один и тот же способ обработки ко все камням, в каждом случае требуется отдельный подход. Обработка камней включает в себя и огранку, и улучшение внешнего вида. Улучшение внешного вида не включает в себя резку, огранку, не оказывает плохого влияния на долговечность камня. Обработка оказывает пагубное влияние на долговечность камня.
Есть много способов увеличения внешнего вида камней, такие как полирование воском и т.д. (рис.1), к видам обработки относится окрашивание, соединение вместе, покрытие, кислотное травление, заполнение и т.п.
 |

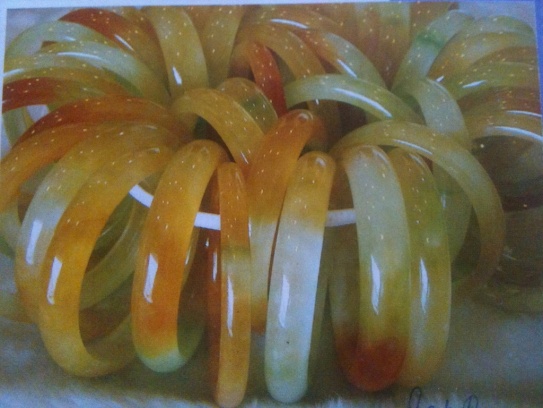

| Рис.1 Браслеты из жадеита, применена техника кислотного травления для изменения цвета. |
Конечно, процесс обработки жадеитов не дешевый, и не является «хорошим делом», но обработанные камни ценятся гораздо выше, и выгодно отличаются от необработанных. В последнее время даже камни, которые подверглись очень серьезной обработке, все равно выглядят натурально, иногда это бывает использовано в плохих целях. Поэтому, в целях охраны оригинальных жадеитов, ведется серьезная защита, поставщики и те, кто занимаются обработкой ответственны за то, чтобы к камням прилагалось описание технологий, к ним примененных.
1. Химическое травление жадеитов (тип Б)
В конце 70-х годов 20-го века- в начале 80-х на рынке жадеитов Гонконга появился новый тип камней, знатоки назвали его «Чонгтинхуо» («помытый товар»), позже его стали называть «тип Б», к ним применялся метод «воскования», примерно в это время для обработки стали использовать вместо воска смолы. К жадеитам Б типа не могла быть применена обычная система оценки, в связи с этим вначале было много сложностей, так как утвержденных критериев оценки не было,о торговцы очень переживали по этому поводу. С 80-х по начало 90-х годов 20-го века технологии, касаемые жадеитов типа Б сильно развились, но и также стали менее засекреченые, постепенно их изучили,что это значительно помогло понять сущность таких жадеитов, а также появились новые методы исследований, такие как спектроскопия комбинационного рассеяния света, которые стали широко применяться в данной области. Сейчас ажиотаж вокруг жадеитов типа Б гораздо меньше, специалисты разобрались с них (рис.2). Но технологии обработки не перестают развиваться, появляются новые, можно сказать, что сейчас «затишье перед бурей» и с появлением новых инновационных методов обработки о жадеитах Б типа заговорят с новой силой.
 |

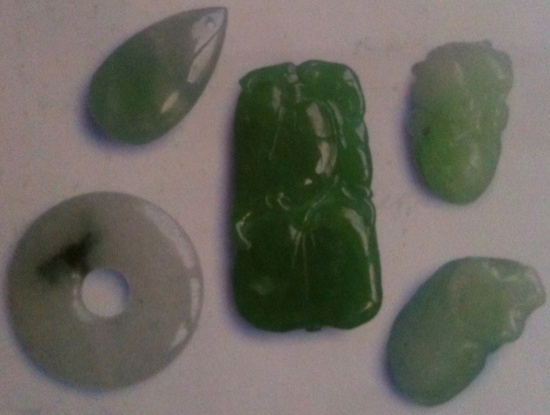

| Рис. 2 Жадеит Б типа |
1)Метод кислотного травления, наполнения.
Детали этого метода хранятся специалистами в секрете, очень мало людей, посвященных во все детали. Первым шагом является выбор подходящего камня, затем идет резка, кислотное отбеливание, щелочное воздействие, очистка, воздушное наполнение и конкреция. Вот основные этапы технологии:
А) Выбор.
Самыми подходящими материалами, для жадеита Б типа являются камни с первоначальным окрасом, структура достаточно рыхлая, гранулы большие, с месторождений с довольно бедными запасами, непрозрачные. Примером может служить камень «Басаньн-ю». Камни с очень мелко структурой, и также содержащие черного цвета «лишай» обычно не подходят для обработки. Камни с хорошим уровнем прозрачности, без явных цветовых «загрязнений» так же не подходят для жадеитов типа Б. Основных причин для этого есть 2: первая это - камни таких типов плохо поддаются кислотному или щелочному отбеливанию» потому что «лишай» черного цвета это породы амфиболов, на них сложно воздействовать кислотой. Вторая причина: если у камня изначально хорошая структура и окрас, то цена без такой обработки будет выше, чем после нее.
Б) Резка.
Для более быстрого и успешного воздействия кислотой и наполнения требуется резка камня, необходимо измельчить камень в маленькие пластинки установленной толщины. Изначально лучше всего получалось достичь результата именно таким методом, но сейчас технологии развиваются, улучшаются.
В) Кислотное отбеливани
Кислотное отбеливание является самым важным этапом по получению жадеита типа Б. Сырье замачивается в кислотах (соляная, азотная, серная, фосфорная и т.д.), обычно требуется 2-3 замачивания. Для ускорения процесса иногда применяется повышение температуры, но следует помнить, что температура не должна превышать точки кипения раствора. По ходу процесса раствор меняется несколько раз. Цель этой стадии: убрать буро-желтые и серо-черные оттенки (рис. 3).
 |

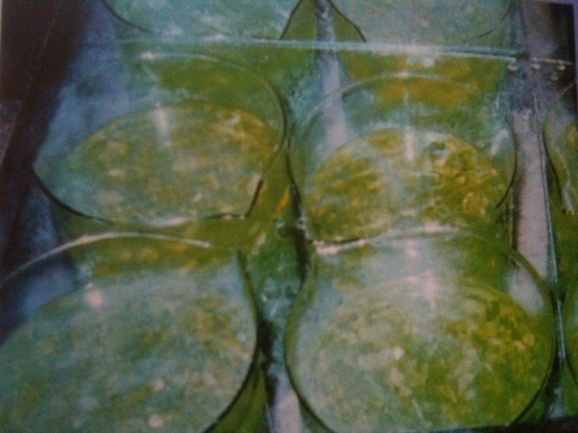

| Рис. 3 Кислотное отбеливание жадеитов. |
Г) Щелочное воздействие.
После кислотного воздействия на сырьевой материал, исключены вещества, подверженные окислению, но образованные микро-трещины еще недостаточно большие для заполнения смолой. После обработки кислотным раствором, материал очищают и тщательно высушивают. После этого его погружают в щелочной раствор (NaOH), и вымачивают при повышенной температуре. Щелочь воздействует на коррозию силиката, увеличивает микро-трещины. Еще одна цель воздействия щелочью: удаление кислотных остатков.
После сильного отбеливания материал теряет свою твердость, его возможно разломить руками (рис.4).
 |

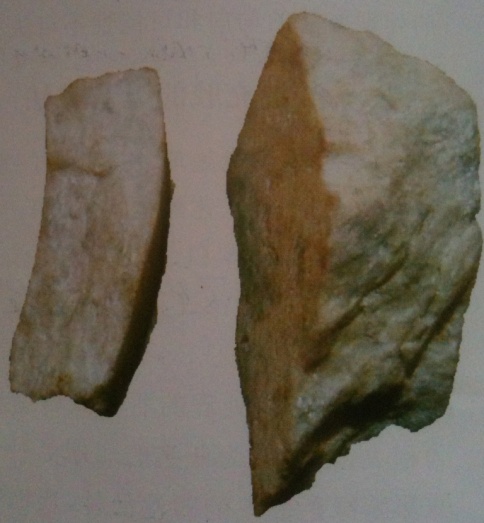

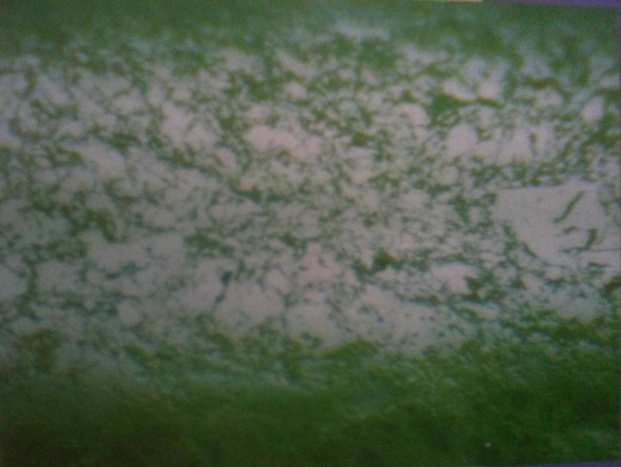

| Рис. 4 Отбеленный жадеит |
Некоторые жадеиты типа Б не подвергаются щелочному воздействию, просто воском заполняются все небольшие трещины. Некоторые называют жадеиты Б типа, которые не были подвержены воздействию щелочи «Большой Б».
Д) Наполнение.
Наполнение для жадеитов Б является необходимым и важным звеном обработки. После отбеливания жадеитов кислотой, обработки щелочью, образуется большое кол-во трещин, плотность материала сильно снижается, устойчивость к механическому воздействию также снижается. Прозрачность становится хуже. Необходимо применение смол, для повышения плотности и прозрачности. Чаще всего используются следующие смолы: полистироловые, фталевые, феноловые и т.д. Используются прозрачные смолы или же смолы светло-зеленых оттенков, с хорошей тягучестью. После наполнения трещин смолой твердость камня заметно возрастает. Процесс наполнения следующий: после применения кислотных и щелочных растворов образцы тщательно просушиваются, помещаются в герметичную емкость, откуда выкачивается весь воздух, создается вакуум. Далее впрыскивается достаточное кол-во смолы, затем подается давление, чтобы смолы максимально заполнили трещины.
Е) «Сращивание».
Когда смола еще не окончательно затвердела, камни извлекаются из емкости, их переносят на фольгу и помещают в печь. Температура не должна быть слишком высокой, иначе смола приобретет желтый оттенок. Если же температура будет недостаточно высокой, то смола недостаточно затвердеет, твердость конечного изделия будет недостаточной, что потом может проявится при огранке (рис. 5).
 |

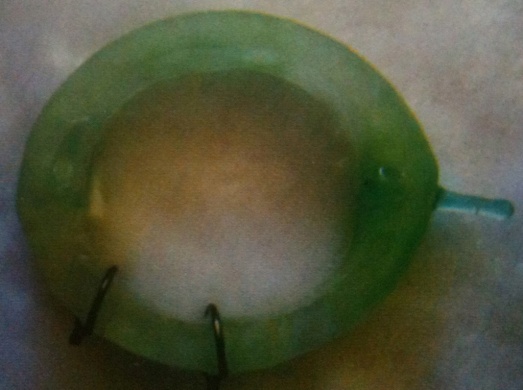

| Рис. 5 Жадеитовый браслет после заполнения |
2. Применение технологии кислотного воздействия и воскового наполнения.
Понимание основных этапов получения жадеитов типа Б помогает понять суть таких камней, их особенности.
(1) Применение кислоты и щелочи
Применение кислоты и щелочи помогает устранить примеси, загрязнения, устраняет последствия «выветривания», примером может служить следующая химическая реакция:
Fe(OH)3+3HClèFeCl3+3H2O
Хлористый элемент (FeCl3) забирается жидкостью, таким образом устраняется загрязнение. Когда трещины больше, то жидкости проще в них попасть, т.е. и действие жидкости становится более эффективным.
Кислота большой концентрации хорошо вступает в реакцию с силикатами, например альбит в реакции с кислотой:
NaO . Al2O3 . 6SiO2(альбит) +HNO3è-Al(NO3)3+NaNO3 +SiO2
Образованные NaCl и Al(NO3)3 расстворяются, SiO2 же оседает на дне.
Далее применяем щелочь:
SiO2+NaOHè Na2SiO3+H2O
На этом шаге идет образование трещин.
(2) Результат от применения кислоты и щелочи.
Применение кислоты и щелочи не только убирает загрязнения, последствия окисления, создает трещины, но также отбеливает. Проще всего добиться нужного эффекта применяя сильные кислоты и щелочи. Такие растворы помогают с минимальными затратами усилий расширить, углубить трещины в материале для последующей обработки. После обработки материала кислотой и щелочью материал становится более белым, разломы, трещины более очевидны, уровень прозрачности сильно снижается, устойчивость материала к механическому воздействию резко падает. Такой материал без дальнейшей обработки бесполезен. В дальнейшем при помощи процедуры наполнения повышается уровень прозрачности и твердость материала (рис. 6).
 |

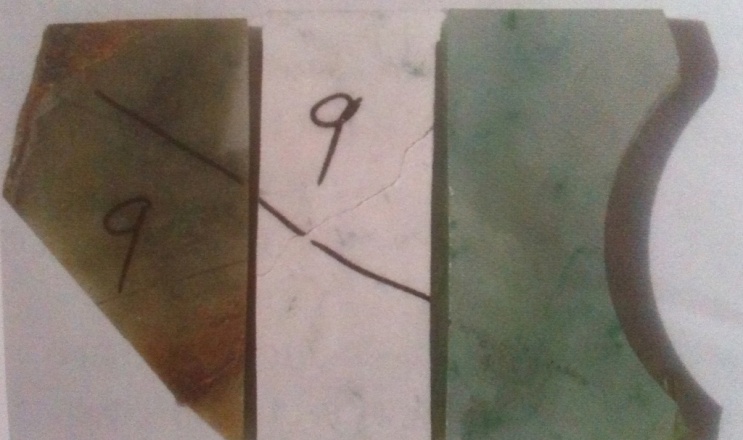

| Рис. 6 Жадеит после обработки. |
Слева представлен необработанный материал, в середине – отбеленный кислотой (более белый, заметные трещины, низкий уровень прозрачности). Образец справа - после наполнения (внимание на улучшенную прозрачность, более яркий зеленый цвет, убраны серо-бурые оттенки).
(3) Влияние смоляного клея.
Смоляной клей не только улучшает прозрачность и повышает твердость материала. Он также изменяет в лучшую по качеству сторону химический состав. Смоляной клей по своей плотности ниже твердости «твердого» нефрита, поэтому полирование стоит проводить очень аккуратно. Плотность такого материала ниже, чем «твердого» нефрита, и также стоит отметить особо сильную реакцию на ультрафиолетовые лучи. Говоря в общем, смоляной клей сильно влияет на химический состав и физические свойства материала, эти изменения можно считать особенностью жадеитов типа Б.
3. Особенности оценки жадеитов типа Б.
После процесса отбеливания, оценка жадеитов типа Б часто бывает неоднозначна а жадеитов типа «большой Б» часто непростаи зависит в основном от качества полирования. При оценке жадеитов типа Б учитывается очень много параметров, иногда используется специальное оборудование.
Для получения полной картины, ниже приводятся особенности жадеитов типа Б:
1) Сетчатая поверхность.
Сетчатая поверхность образуется в случае, когда плотность затвердевшей смолы, после заполнения, недостаточно высокая. Тогда при полировке верхний слой смолы разрушается, образуются небольшие впалые борозды. Их можно легко рассмотреть при использовании лупы или микроскопа (рис.7). Если использовалась чрезмерно сильная кислота, или не были соблюдены все необходимые условия при наполнении, то при полировке также могут появится газовые пузыри (иногда это впалые места, которые не удается отполировать). Такие места очень легко повреждаются при полировке, резке (рис. 8). В настоящее время, чаще всего встречается жадеит типа Б, обнаруженный в 80-х - 90-х годах. Сетчатая структура тесно связана со следующими факторами:
- Гранулы жадеитов. Чем крупнее гранулы и структура, тем заметнее сетчатая структура. Структуру можно рассмотреть либо невооруженным взглядом, либо лупой с увеличением менее чем в 10 раз. Мелкую структуру невооруженным взглядом рассмотреть нереально, необходимо использование микроскопа.
- Чем больше концентрация кислоты в растворе, тем больше трещины, тем больше будет заполнение смолой, тогда сетчатая структура проявляется меньше (рис. 9).
- Полирование. При полировке легкими круговыми или же насадками с колебательными движениями сетчатая поверхность становится более заметна. Если же применять алмазную пыль для полировки, то вероятно сетчатая поверхность не будет проявлена, или же будет, но не будет видна невооруженным взглядом.
 |
 |

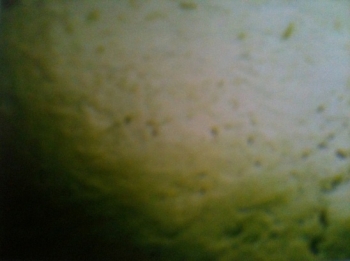

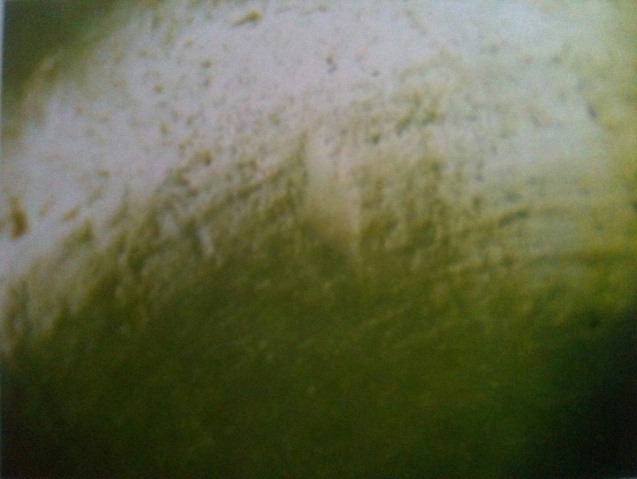

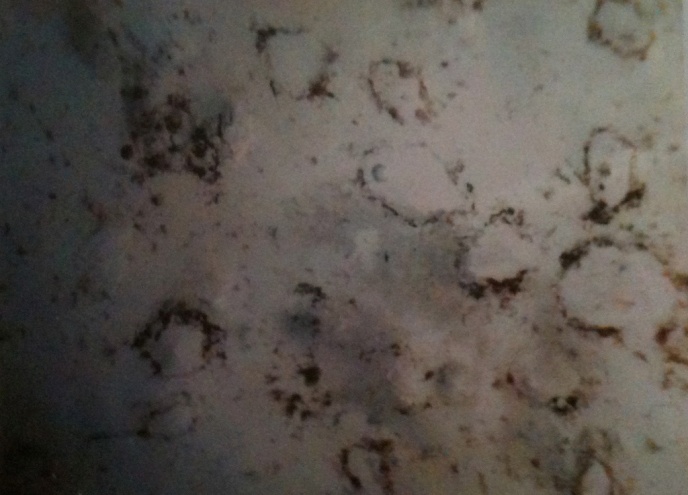

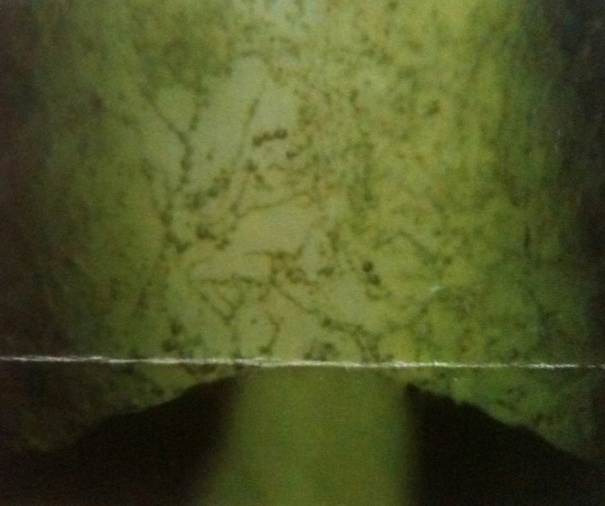

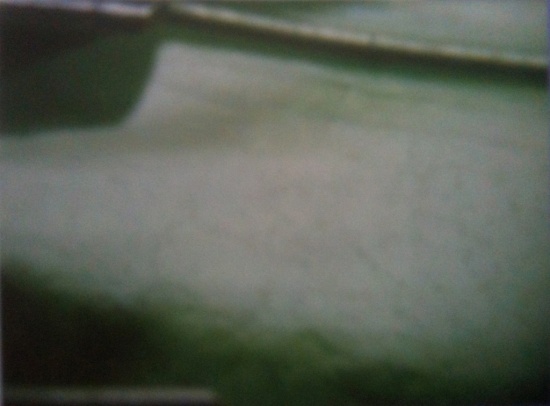

| Рис. 7 Сетчатая поверхность | Рис. 8 Заметна сетчатая поверхность и газовые пузыри на жадеита Б типа. |
 |
|

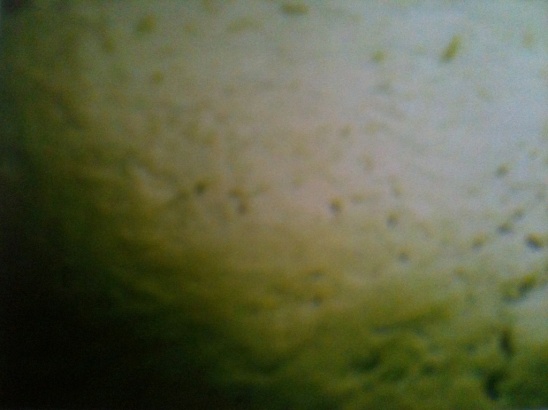

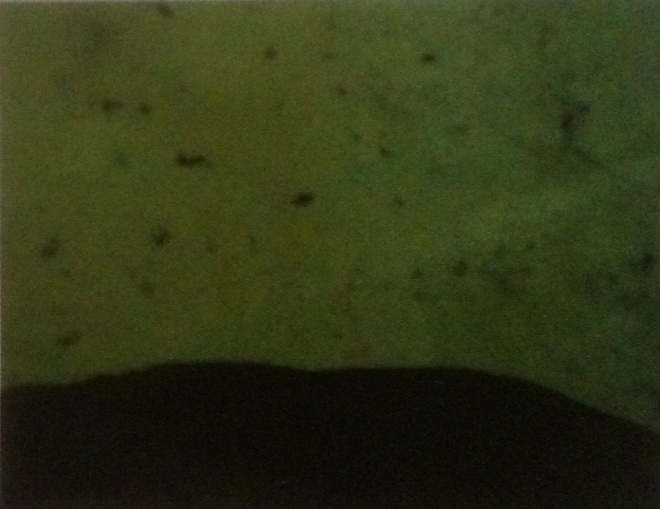

| Рис. 9 Практически незаметная сетчатая структура на жадеите Б типа. |
|
- Сетчатая поверхность обязательно должна быть хорошо обработана, плохая полировка подчеркивает следы, воздушные пузыри, неровности и вмятины, такую ошибку очень легко допустить при недостаточном опыте.
- Сетчатая поверхность и «эффект апельсиновой кожи» это не одно и тоже. «Эффект апельсиновой кожи» показан на рис. 10, он возникает из-за различных по величине гранул породы, различий в структуре. «эффект апельсиновой кожи» на жадеите типа Б показан на рис. 11. Отличие от сетчатой поверхности в том, что «эффект апельсиновой кожи» возникает из-за разных структур камня, а не из-за пониженной твердости и недостаточно качественной обработки (рис. 12).
 |
 |
| Рис. 10 | Рис. 11 |
 |
|

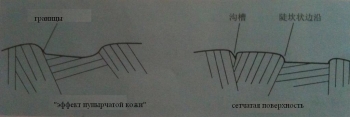

| Рис. 12 Разница между сетчатой поверхностью и «эффектом апельсиновой кожи». |
|
2) Особенности наполнения трещин воском.
Трещины камня -это места самого легкого проникновения кислоты и смолы.
(1) Средние и большие трещины жадеитов Б типа могут вместить в себя очень много клейкого вещества, после полировки поверхность становится гладкой, при направлении света появляется масляный блеск (рис. 13-14). Неотполированные камни совершенно без масляного блеска.
(2) Следующая особенность наполнения трещин, это: внешние трещины видны, и их углубления тоже, но вот внутренние трещины сложно увидеть даже при использовании специальных лучей (рис. 15-16). Смолой наполняются внешние трещины, и очень удачно то, что внутренние со временим «заживляются», при этом никак не влияя не внешнюю поверхность камня (рис. 17-18).
 |
 |

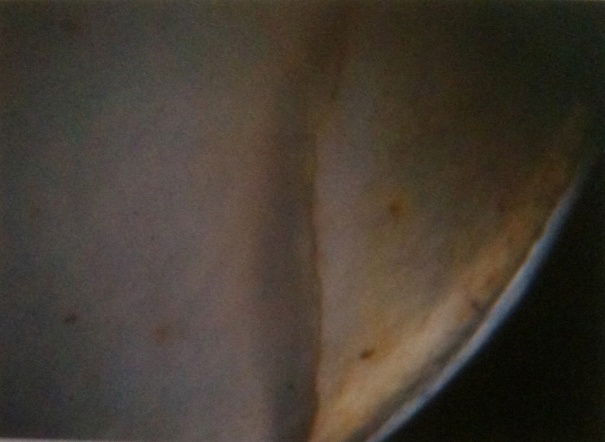

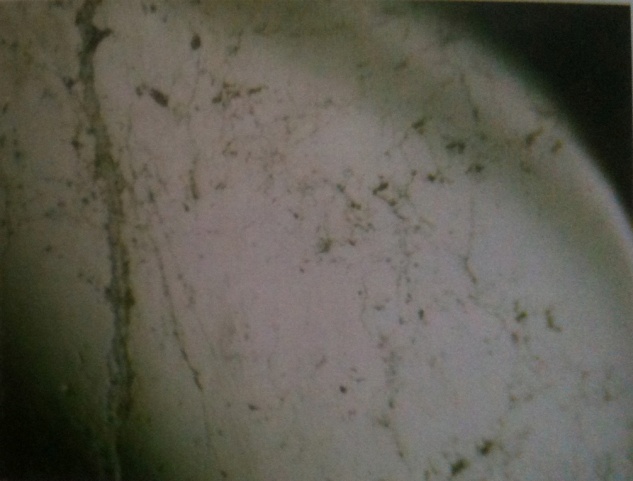

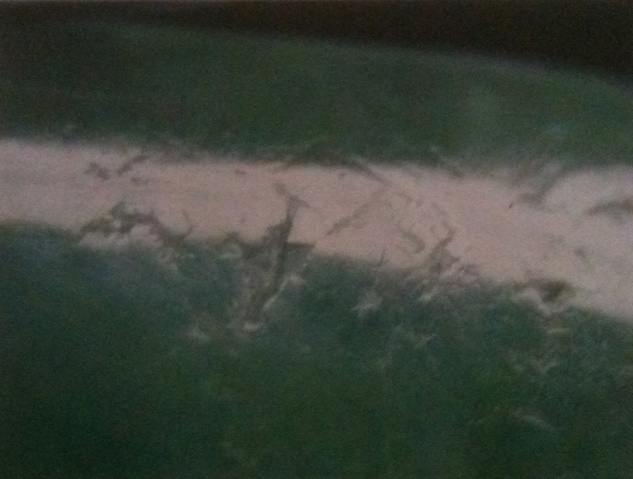

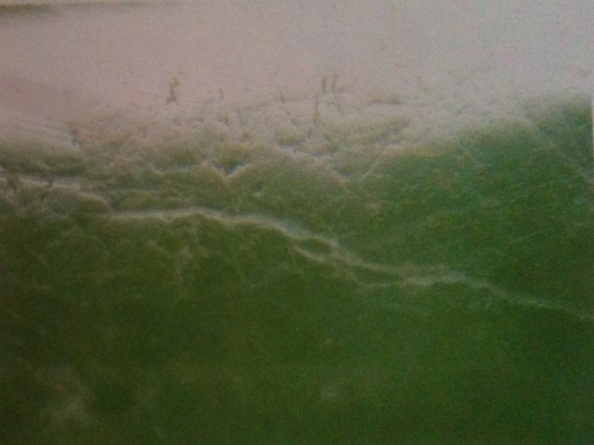

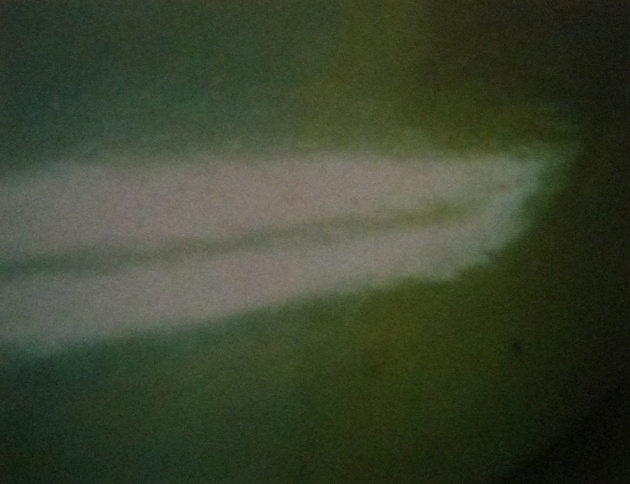

| Рис. 13 Углубления и трещины при наведении на камень луча света |
Рис. 14 Хорошо заполненные трещины |
 |
 |

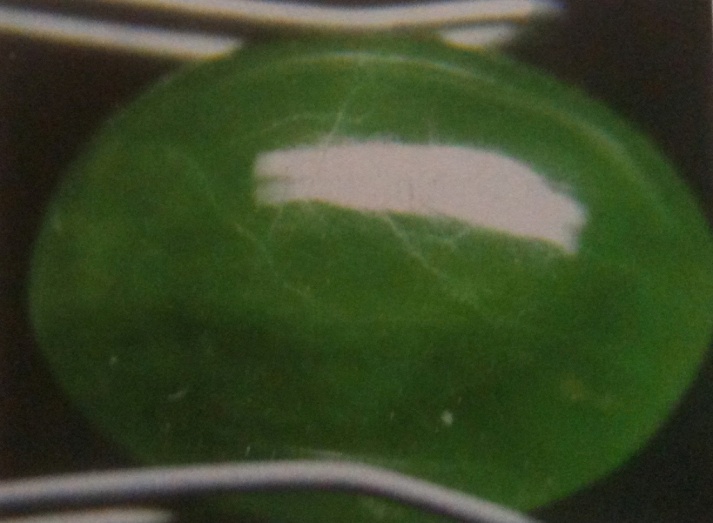

| Рис.15 Заметные трещины после заполнения на поверхности камня. |
Рис 16 При направлении света незаметны внутренние трещины |
3) Заполненные поврежденные места.
Такие поврежденные места, это тоже своего рода особенность жадеитов Б типа. Это происходит из-за разрушительного действия кислоты, и камни хромных пород, мусковит, альбит и д.р.- в них под действием пустоты образуются достаточно большие «разъеденные» кислотой места. Потом эти места заполняются большим кол-вом смолы, применяется резка, полировка, но стоит отметить что твердость таких мест ниже, чем остальных. При полировании легко повредить такие места, в результате чего могут образоваться впадины (рис.19). На рис.20 показаны такие поврежденные места до обработки.
 |
 |
|

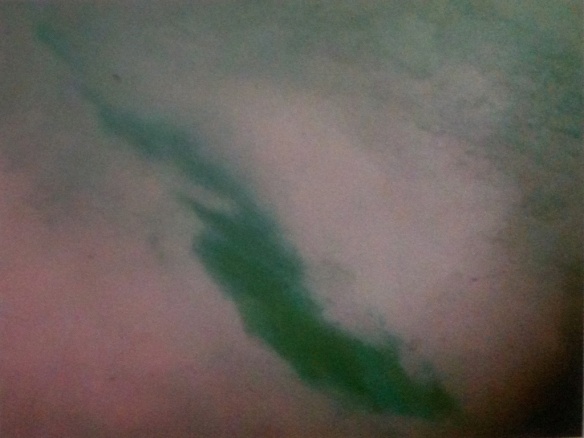

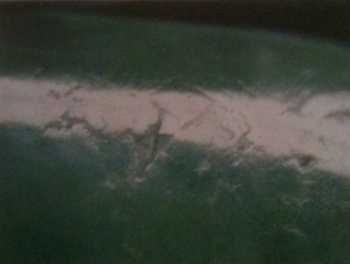

Рис. 17 Трещины, проходящие вовнутрь |
Рис. 18 Внутренние трещины совсем незаметные с внешней стороны |
 |
 |

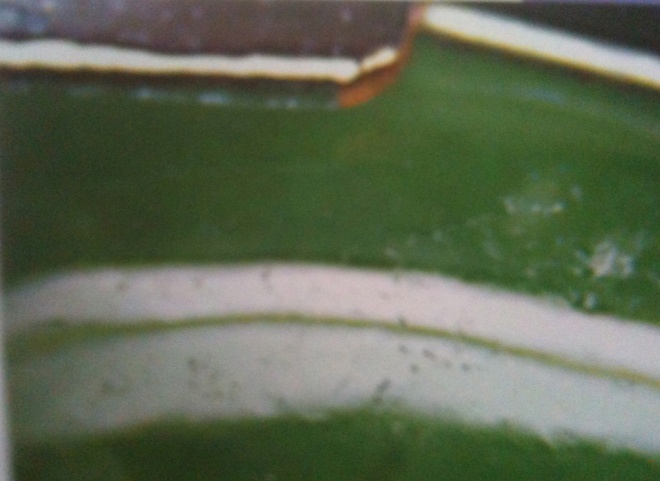

| Рис. 19 Впадины после заполнения и полировки камня |
Рис. 20 Поврежденные места до заполнения и полирования камня |
Такие места иногда весьма схожи с областями с эффектом «апельсиновой кожи», но все таки можно выделить некоторые различия: В пустотах структура стенок немного отлична, а также у стенок часто имеется ярко-выраженный масляный блеск.
4) Чистота фона, отсутствие загрязнений.
После проведения кислотно-щелочного отбеливания, все окислившиеся образования, примеси, пожелтевшие части и другие загрязнения убираются, но части светло-зеленого и лилового оттенков остаются и достаточно отчетливо видны на белом фоне. Жадеиты типа Б максимально стараются очищать до состояния без примесей, без посторонних оттенков (рис. 21).
 |
 |

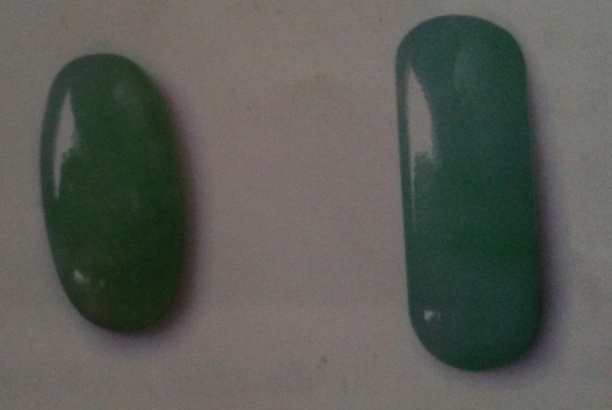

| Рис. 21 Жадеит типа А с желтым оттенком, жадеит типа Б без посторонних оттенков. |
Рис. 22 Жадеиты типа А (а) и типа Б (б) под дневным светом. |
Осмотр жадеитов стоит проводить только при дневном свете (ближе к окну или же при использовании специальных ламп дневного света) (рис.22).
5) Нечеткие границы
После обработки жадеитов типа Б и воскового наполнения общий уровень прозрачности улучшается, но также зачастую возникает проблема, что границы материала и воска проявляются, что влияет на внешний вид камня. Эти границы являются очень ярким отличительным признаком полностью натуральных жадеитов и жадеитов Б типа. При направлении луча света на жадеит типа Б лучи, при столкновении с такими границами рассеиваются (рис.23,24).
 |
 |
| Рис.23 Жадеит типа Б | Рис. 24 Полностью натуральный жадеит |
6) Вещество наполнения.
С давних времен множество людей занимались и занимаются торговлей жадеитами, и они максимально изучили жадеиты, научились различать их по внешнему виду, и к тому же выработали много систем по разделению жадеитов на типы. Если прозрачность жадеита равномерна по всему образцу, и если особенно в одном образце прозрачность частей белого и зеленого оттенков совпадает, то такой камень считается жадеитом Б типа достаточно высокого качества. Если же в некоторых местах белизна оставляет желать лучшего и не очень хорошая полировка, то качество и ценность такого образца сразу снижаются (рис. 25).
 |

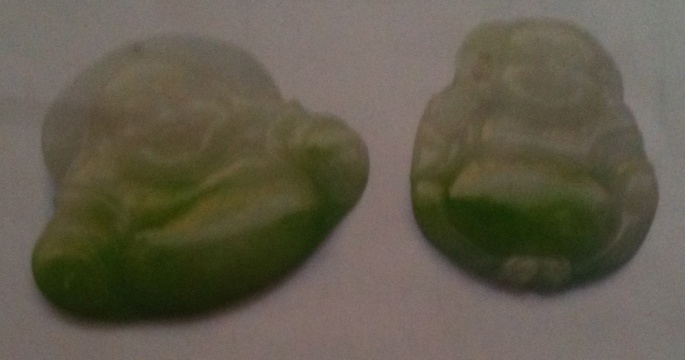

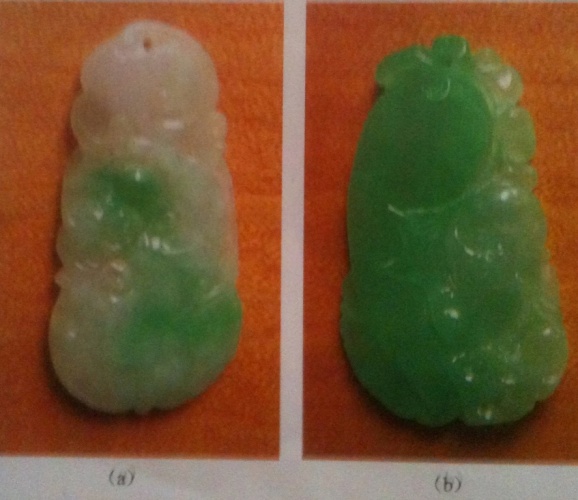

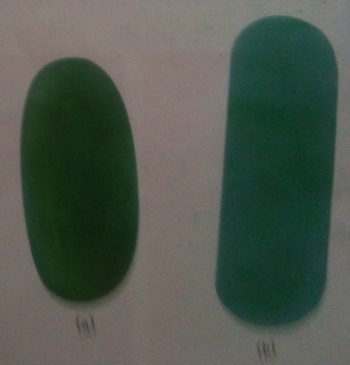

| Рис. 25 Полностью натуральный жадеит (а) и жадеит типа Б (б) |
7) Звук при ударе.
Проверка браслета или кулона из жадеита на качество таким способом это очень простой и проверенный способ. Звук при ударе жадеита типа Б сиплый, глухой, недостаточно звонкий, очень отличается от звука при ударе жадеита хорошего качества. Следует учитывать, что при данной проверке нельзя просто браслетом стукнуть по руке, удар должен был ощутимым (бросить браслет на пол, ударить о твердую жесткую поверхность и т.п). Если браслет из натурального жадеита с внутренними трещинами или структура «рыхлая», то тогда тоже может наблюдаться слабый, глухой звук, это также необходимо учитывать. Также, заполнение смолой влияет на звонкость при ударе.
8) Ультрафиолетовые лучи
Натуральные жадеиты крайне слабо реагируют на ультрафиолетовые лучи, разве что только белые жадеиты под ультрафиолетовые светом дают оранжевые слабые оттенки. Жадеиты типа Б, особенно обработанные кислотой и заполненные смолой дают, от слабого до ярко выраженного, бело-голубой свет. Ранние жадеиты типа Б реагируют ярким бело-голубым светом, жадеиты типа Б 1990-х годов и более поздние гораздо более слабый оттенок бело-голубого света. Сложность диагностики ультрафиолетовым излучением в том, что жадеиты, которые прошли восковую обработку реагируют на такой свет меньше, чем остальные, и также дают от светлого до средней насыщенности бело-голубой оттенок. В настоящее время невозможно методом данной диагностики различить заполненные смолой жадеиты и жадеиты, прошедшие восковую обработку, поэтому ультрафиолетовые лучи можно использовать только как вспомогательный метод.
9) Относительная плотность.
Обычно, после смоляного заполнения относительная плотность жадеитов падает, особенно это заметно на примере обработки жадеитов типа Б. Их относительная плотность может опуститься ниже 3.30. Они могут всплывать в растворе диодометана (его плотность 3.30) на поверхность (рис. 26).
 |
|

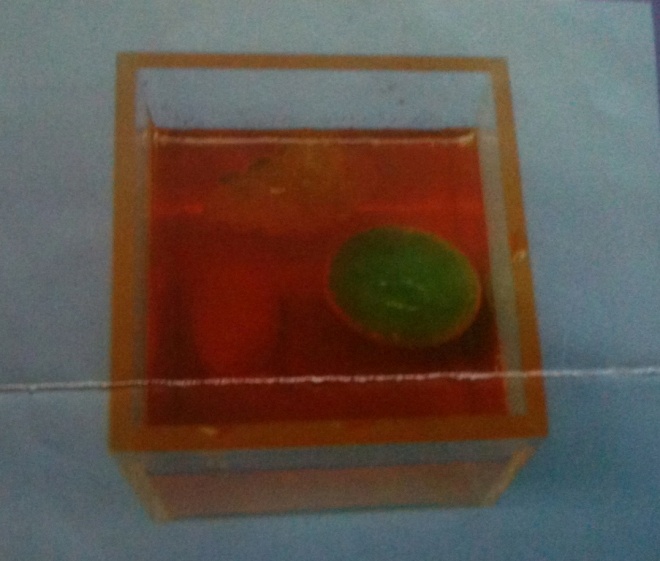

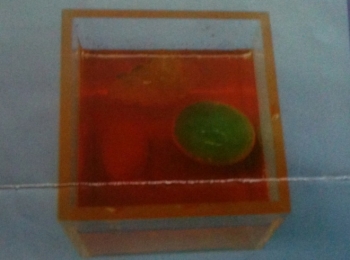

Рис.26. Погружение в раствор диодометана |
Но важно знать, что также существуют натуральные жадеиты со схожей относительной плотностью, такие как омфациты, альбиты и т.д., они также могут всплывать в растворе диодометана плотностью 3.30, а также такую же реакцию проявляют жадеиты типа Б, прошедшие обработку кислотой и недостаточно заполненные смоляным клеем.
10) Силикатное испытание
Силикатное испытание это особый метод, который применяется в основном на жадеитах Б типа. Ученый Ванфучуан (1993) был первым, кто опубликовал исследования на эту тему, а потом появились работы ученых Хоушун-ю (1995) и Джаншенхон (1995). На поверхность жадеита наносят каплю соляной кислоты и рассматривают результат под микроскопом (приближение 40). Под действием соляной кислоты на поверхности натурального жадеита появляются «бисерины», которые часто соединяются в нити, образуя «бусы» (рис.27). Высыхание происходит быстро.
Жадеиты Б типа подобной реакции не проявляют, высыхание происходит медленнее, а также не проявляется подобной ярко-выраженной реакции (рис.6-28).
 |
 |
| Рис.27 Натуральный жадеит | Рис. 28 Жадеит типа Б |
Ученый Джаншехон также выявил, что обработанные кислотой, но не прошедшие воскового заполнения жадеиты типа Б, также не проявляют особой реакции на соляную кислоту.
Выше перечисленное показывает, что силикатное испытание наносит повреждения натуральному жадеиту, для жадеитов типа Б же он безвреден. Соляная кислота может немного увеличить трещины в незаполненном жадеите, но повлиять на его внешний вид и качества она не может.
 |

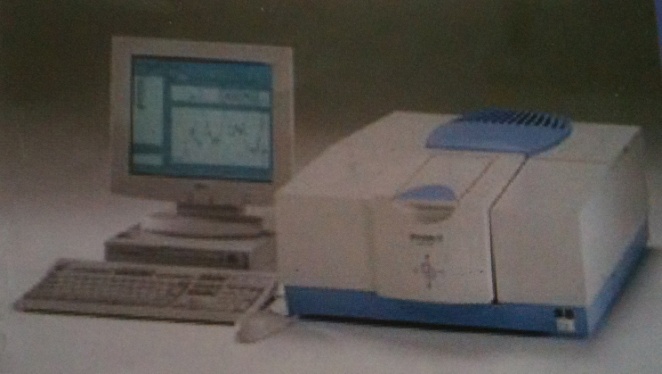

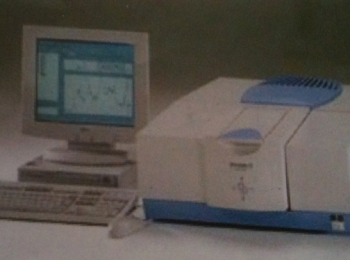

| Рис.29 Прибор инфракрасного излучения |
4. Жадеиты типа Б и инфракрасное излучение
Инфракрасное излучение может без последствий и повреждений сканировать жадеиты типа Б на качество воскового заполнения. Особенно в середине 1980-х годов, во время сильного развития электронного оборудования, фурье-преобразование инфракрасного излучения усовершенствовалось, цена снизилась, этот метод стал очень эффективно применяться для оценки жадеитов (рис.29).
1) Особенности воздействия инфракрасного излучения на натуральные жадеиты.
Так как смоляной клей в жадеитах Б типа влияет на проходимость инфракрасных лучей, то с помощью инфракрасных лучей можно выявить содержится ли он в жадеите или нет. При использовании волн 400-4000см-1 на натуральных жадеитах, появляется реакция, показанная на графике 30(а), лучи поглощаются. Особенно сильное поглощение происходит при волнах длинной 400-2200см-1, при таких волнах нет лучей, проходящих сквозь образец. При использовании волн 2200-3000см-1, пик проходимости наблюдается при показателе 2600см-1, при 3000-3700см-1- пик проходимости при показателе 3500см-1. У всех натуральных жадеитов примерно одинаковые показатели на воздействие инфракрасного излучения. Но следует учитывать, что силикатные материалы также могут давать схожие показатели. По этой причине этот метод нельзя принимать за основной и единственный.
2) Особенности жадеитов Б типа на инфракрасное излучение.
Если в жадеите содержатся посторонние примеси, добавления, то это при использовании инфракрасного излучения это становится очевидно. Можно также определить проходил ли образец обработку, какие вид обрабатывания применялись. На рис. 30(б) показана реакция на инфракрасные лучи простого материала (сырья) и полностью обработанного жадеита типа Б. Пики поглощения приходятся на показатели 2870,2928,2964, 3035,3058см-1.
 |

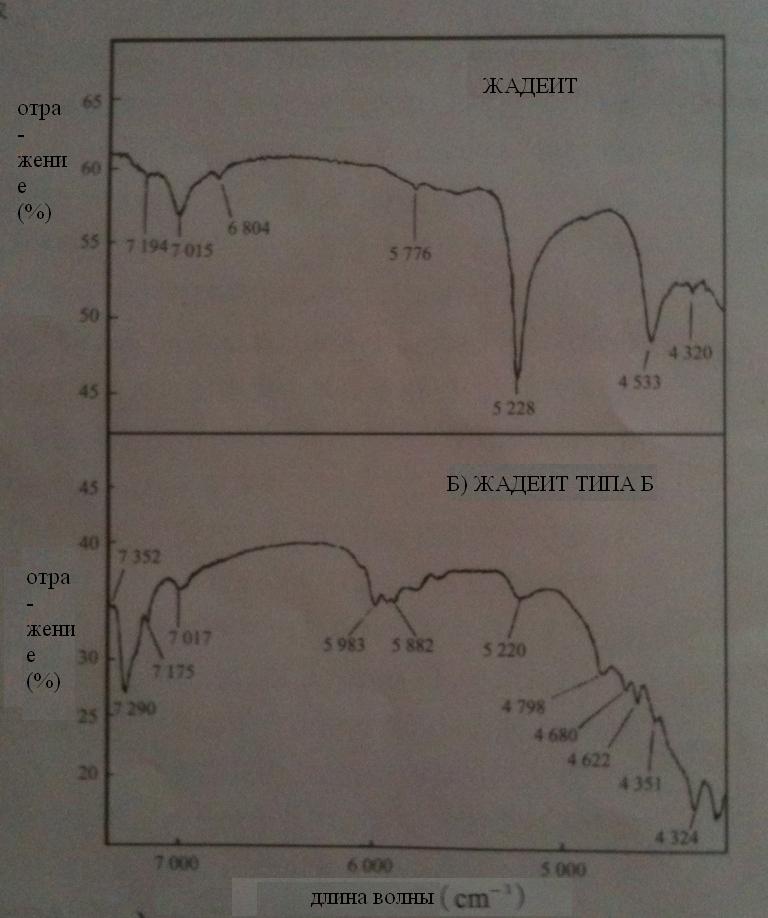

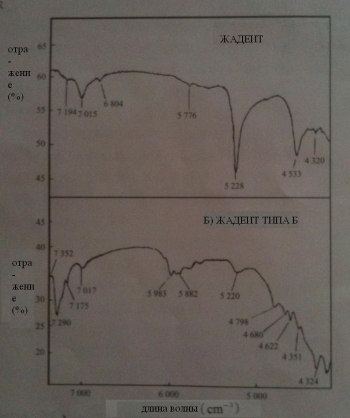

| Рис. 30 Реакция жадеитов на инфракрасные лучи. |
А) Натуральный жадеит. Б) Жадеит типа Б (необработанный), волны 2870, 2928, 2960, 3035,3058 см-1 – пики поглощения. В) Жадеит с большим кол-вом микротрещин. Г) Если действие лучей на жадеит Б типа особенно сильное, то наблюдается один большой пик поглощения, остальные показатели на его фоне не видны.
Воздействие инфракрасных лучей на жадеит с большим кол-вом микротрещин показано на рис.30(В). Пики поглощения: 2430, 2485, 2540, 2590см-1. Чем больше в жадеите типа Б смоляного клея, тем больше степень поглощения лучей.
3) Различия воскового и смоляного заполнения.
В зависимости от вида заполнения меняется степень поглощения инфракрасных лучей. На рис.31 представлен график для воскового заполнения, где видно пики поглощения. Чем больше вещества для заполнения, тем ярче особенности на графике.
 |

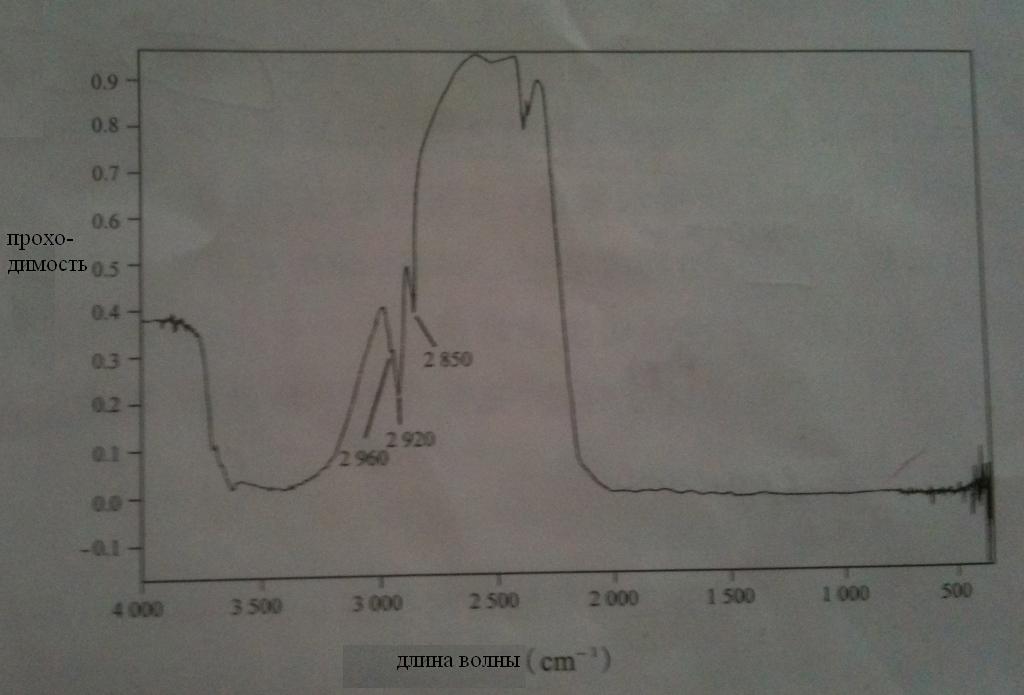

| Рис.31 Восковое заполнение. Проходимость инфракрасных лучей |
Для жадеитов Б типа по типу заполнения можно выявить следующие различия:
А) Восковое заполнение: нет пика поглощение при волнах 3035 и 3058см-1. А также нет пика поглощения на промежутке 2400-2700см-1.
Б) Для воскового заполнения самый сильный пик приходится на показатель 2925см-1.
По этим свойствам можно безошибочно разделить 2 вида заполнения.
5. Другие исследования касательно оценки жадеитов Б типа.
Кроме вышеперечисленных основных способов оценки жадеитов Б типа есть еще другие, которые представлены ниже.
1) Прозрачность и структура это не зависимые параметры.
Существуют два фактора, влияющие на прозрачность жадеитов, первый это прозрачность структуры компонентов, содержащихся в жадеите. Если структура не прозрачная, то и жадеит не прозрачен. Второй фактор это: не зависимо от того, прозрачна ли структура, если соединение в кристаллических решетках очень тесное, то диффузное отражение и сопротивление для света снижается, прозрачность повышается. Поэтому, в жадеите с хорошей прозрачностью зачастую не видно граней между переходами кристаллических структур. Согласно проведенным исследованиям, жадеиты с наиболее мелкой структурой и плотной кристаллической решеткой имеют наибольшую прозрачность. Если же гранулы достаточно большие, структура ближе к пористой, то уровень прозрачности ближе к низкому. Но, жадеиты, подвергнутые кислотной обработке и заполнению иногда являются исключением в данной теории: обработанные жадеиты, где структура- крупные гранулы, могут иметь большой уровень прозрачности, это можно назвать особенностью жадеитов Б типа. Следует учитывать, что в жизни такое часто встречается, но правилом не является.
2) Некоторые особенности структуры жадеитов Б типа.
Для жадеитов типа Б сложно применять теорию соответствия структуры и цвета, в этом мнении сходятся многие специалисты. Но и для натуральных жадеитов не всегда теория и действительность совпадают, зачастую «цвет отличается от теоретически соответствующего данной структуре» либо же «цвет соответствующий, состав немного различен от теоретического». А также цвет натурального жадеита очень часто уступает по яркости цвету жадеита Б типа, и основной цвет менее чистый.
3) Особенности химического состава жадеита типа Б.
Исследования показали, что после проведения полной обработки химический состав жадеита типа Б не терпит больших изменений, в основном состав остается тот же, но количество FeO снижается, а также удаляются загрязнения породы. После обработки, наблюдается наличие C1, которого изначально в составе нет (таблица 1).
Таблица 1 Химический состав жадеитов Б типа
|
Образец |
Цвет |
SiO2 |
Al2O3 |
NaO |
CaO |
MgO |
FeO |
Cr2O3 |
MnO |
TiO2 |
Cl |
|
J-13 |
Зеленый |
55.79 |
22.17 |
11.64 |
3.42 |
3.37 |
0.94 |
0.14 |
0 |
0 |
0.54 |
|
JBY1 |
Зеленый |
55.61 |
24.78 |
14.97 |
1.14 |
3.21 |
0 |
0 |
0 |
0 |
0.21 |
|
JBY2 |
Зеленый |
55.41 |
24.69 |
14.92 |
1.13 |
3.19 |
0 |
0 |
0 |
0 |
0.21 |
4) Жадеиты типа Б и ближняя часть спектра инфракрасного излучения.
Длина волн инфракрасного излучения колеблется от 800 до 100 000 nm (или же частота 12500см-1 волновое число 10 см-1), в этом промежутке проходит электромагнитная волна. Длина ближней части спектра инфракрасного излучения 800-2500 nm (или же частота 12500-4000 см-1). Различие наблюдается в пиках поглощения, это хорошо фиксируется прибором, показанным на рис.32. Показатели, пики совершенно разные, их динамика показана на графиках 33.
 |
 |
|

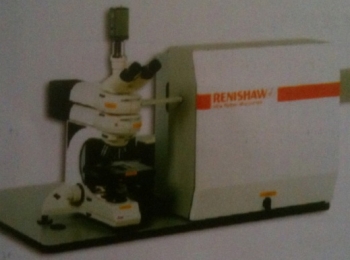

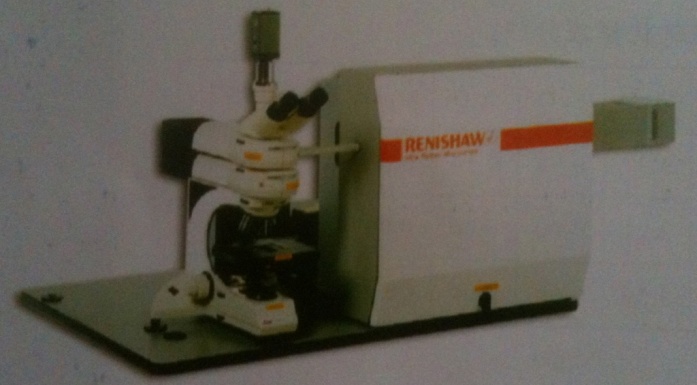

Рис. 32 Прибор для измерения спектра |
Рис.33 Показатели прибора для измерения спектра комбинационного рассеяния |
5) Тестирование жадеитов Б типа с помощью электронного микроскопа.
Исследователь Дэнг в 1995 году обнаружил, что для проверки структуры жадеитов Б типа можно использовать электронный микроскоп, с помощью него можно обнаруживать сбои с структуре жадеита. Структура натурального жадеита для электронного микроскопа слишком мелка, невозможно обнаружить изменения структуры. Переходы структур под линзой микроскопа будут как бы высвечены белыми линиями. Этот способ также можно использовать для различия натуральных жадеитов и жадеитов Б типа.
6) Жадеиты Б типа и спектр комбинационного рассеяния.
Этот способ используется для проверки структуры. Но у этого прибора есть ограничения использования: слои, находящиеся под смоляным веществом (веществом заполнения) он распознает, но недостаточно точно. Также следует учитывать, что очень многие образцы реагируют на возбуждающий свет, и может возникнуть сильный эффект флюоресценции, который может существенно повлиять на результаты теста. Этих моментов нет при использовании ультракрасного излучения, что дает ему большое преимущество при тестировании жадеитов Б типа. Также недостаток спектра комбинационного рассеяния в том, что он не определяет уровень прозрачности.
При применении этого аппарата на натуральных жадеитах, наблюдается картина, показанная на графике изображенном на рисунке 34. Как образец использовался «твердый» нефрит.
 |
 |

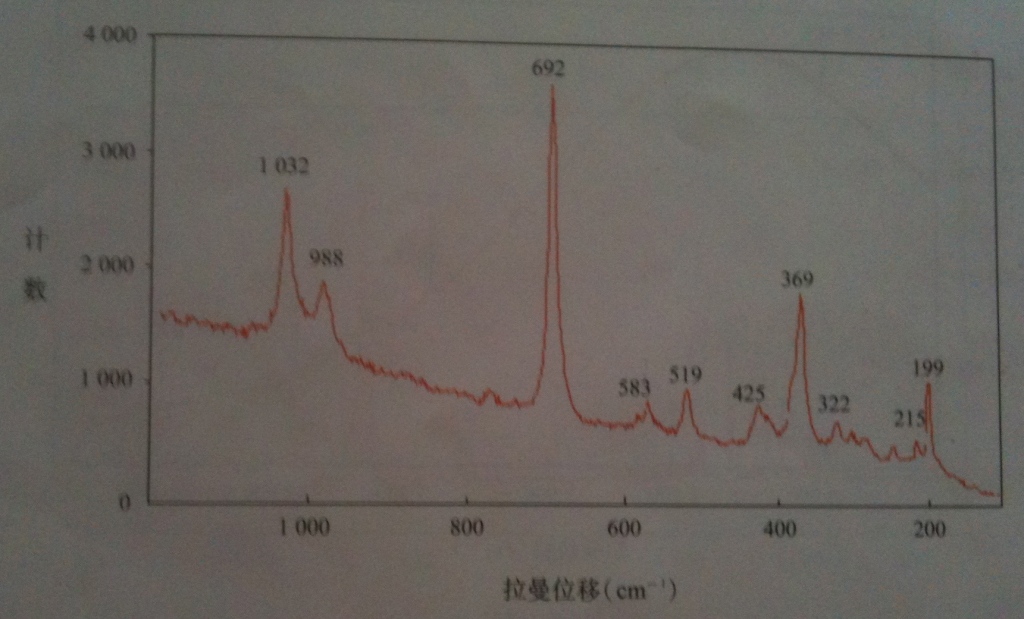

| Рис.34 Применение спектра комбинационного рассеяния на натуральном жадеите |

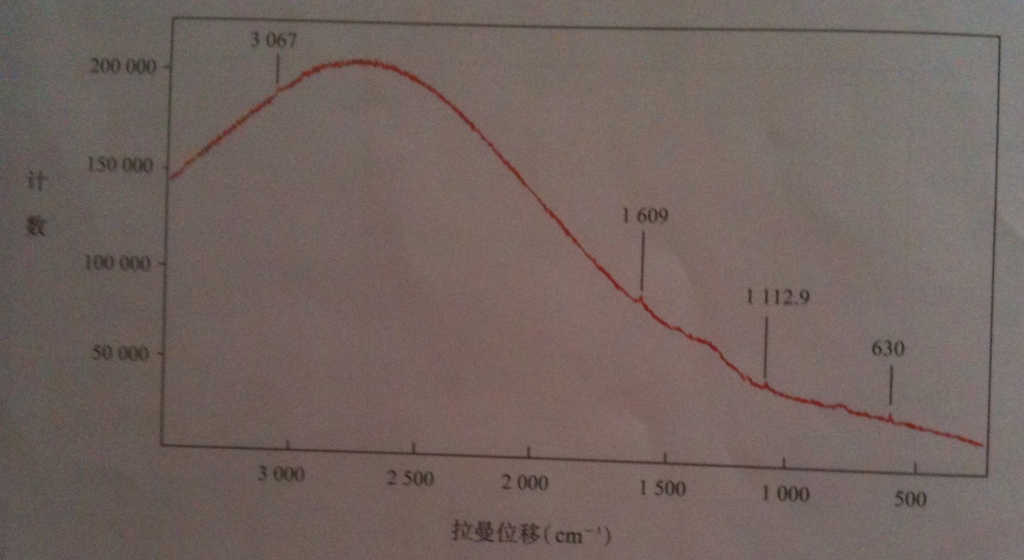

Рис. 35 Жадеит Б типа, прошедший процедуру заполнения, в спектре комбинационного рассеяния |
Жадеиты типа Б помимо пиков, характерных для «твердого» нефрита, также показывают пики 1112,1609 и 3069 см-1 (рис.35).
С помощью прибора, излучающего спектры комбинационного рассеяния также можно распознать восковое и смоляное заполнение. На графиках 36 и 37 показаны показания для обоих случаев, которые резко отличаются друг от друга.
 |
 |

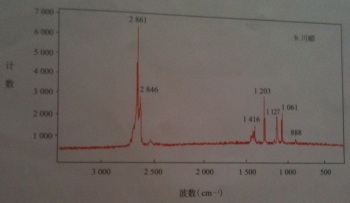

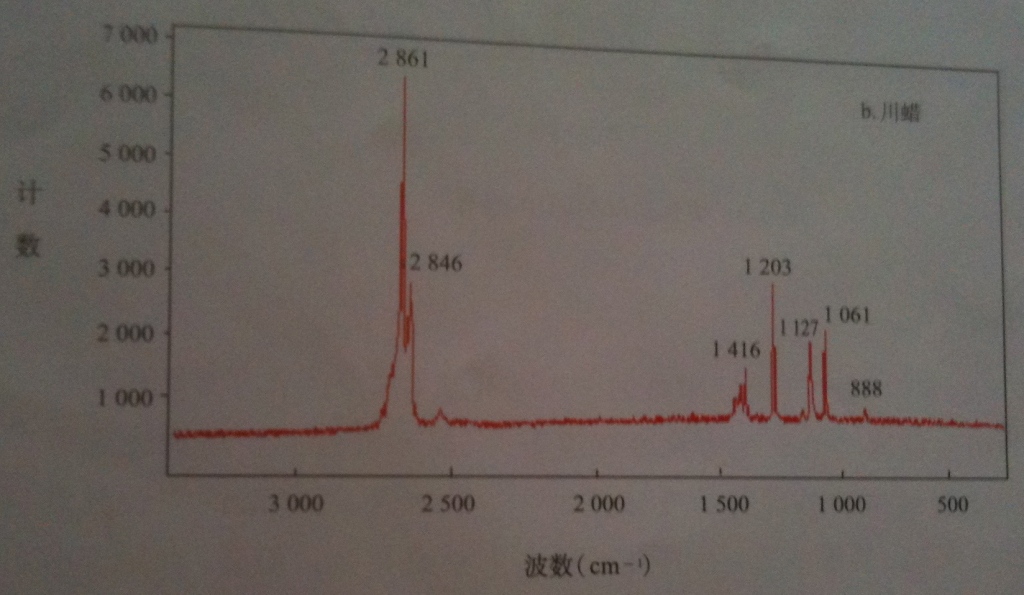

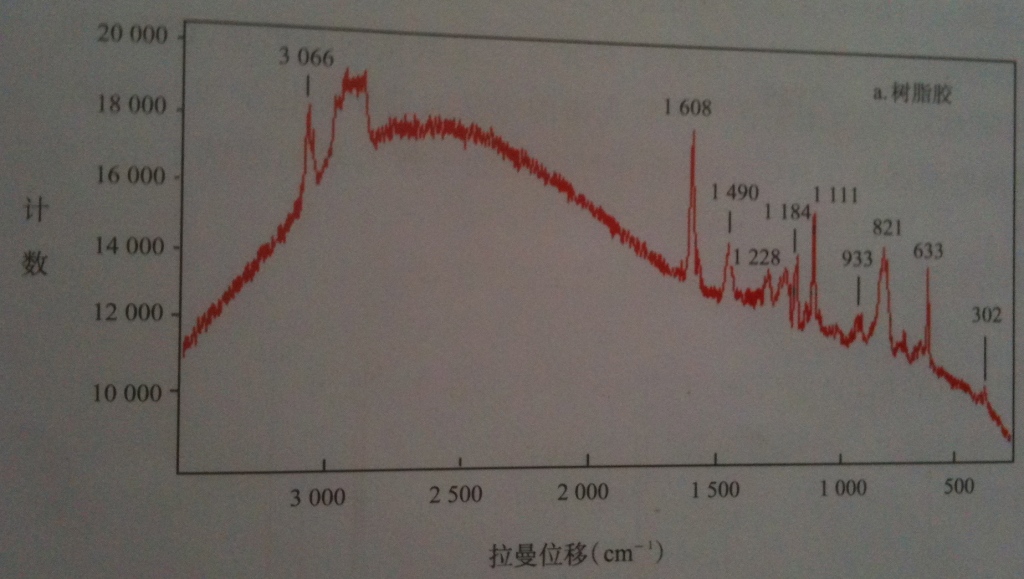

| Рис. 36 Смоляное заполнение | Рис. 37 Восковое заполнение |
7) Применение теста LIBS (лазерно-искровая эмиссионная спектрометрия) для исследования химического состава жадеита типа Б.
Для жадеитов, прошедших очищение кислотой и заполнение, обязателен анализ на определение химического состава. Для этого хорошо подходит лазерно-искровая эмиссионная спектрометрия. С помощью лазера устанавливается химический состав. Характерно то, что жадеиты типа Б, подвергшиеся обработке, содержат в своем составе С, натуральные же жадеиты не содержат С (рис.38).
 |

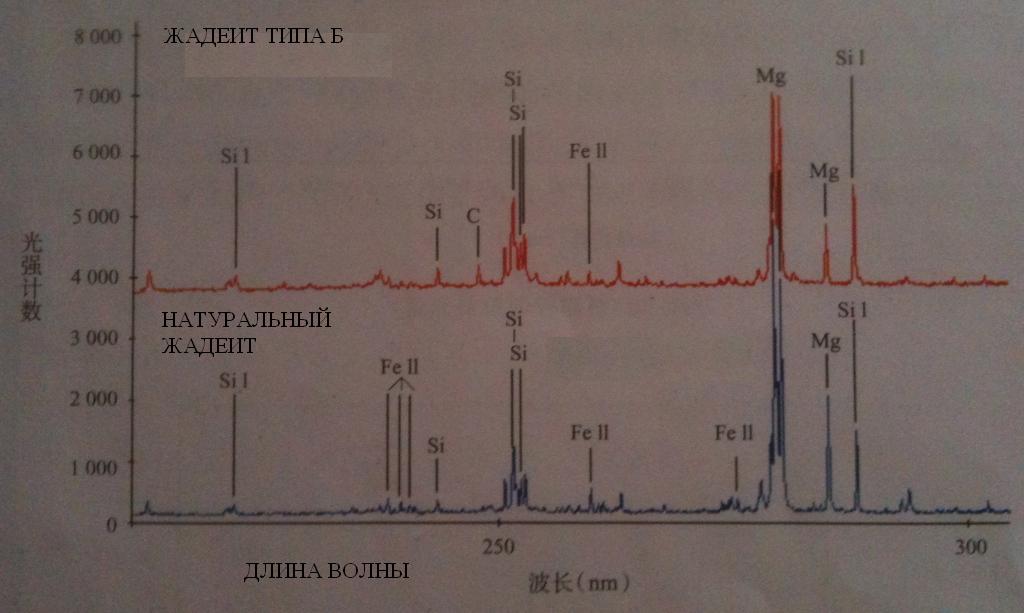

| Рис.38 Тест LIBS |
 |
| Рис. 39 Вощеные жадеиты |
6. Различия между вощением и парафинированием жадеито
Вощение это процесс, при котором жадеит вымачивают в расплавленном парафине в течении определенного времени, парафин покрывает все наружные трещины. Вощение помогает скрыть небольшие недочеты, выемки, трещины, придает блеск, повышает прозрачность.
Но, если структура жадеита более пористая, после обработки кислотой, поместив его в «парафиновый суп», парафин может проникнуть гораздо глубже поверхностного слоя. С течением времени парафин терпит изменения, в жадеите могут появиться области белого цвета, что существенно снижает прозрачность. Некоторые жадеиты, из-за содержания парафина плохого качества «стареют» через полгода. Таким образом вощение и парафинирование это разные понятия (рис.39).
Парафинирование и очищение кислотой + смоляное заполнение это разные понятия. Жадеиты, подлежащие парафинированию, не подвергаются сильному воздействию кислоты. Парафинирование применяют к жадеитам, с достаточно хорошей структурой, без больших изъянов. Ниже приведены различия парафинирования и вощения:
А) Ультрафиолет.
Парафинированные жадеиты сильнее реагируют на ультрофиолет, дают светло-голубой оттенок или более сильный голубо-белый цвет.
Б) Ультракрасное излучение:
При помощи ультракрасного излучения гораздо проще различить вощение и парафинирование: при показателе 2925cm-1 пик поглащения парафинированного жадеита очень высок, при таком же показателе пик поглащения вощеного жадеита очень слаб. Более полные показатели представлены на графике (рис. 40).
 |

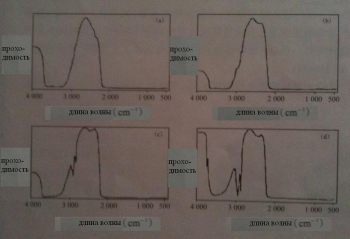

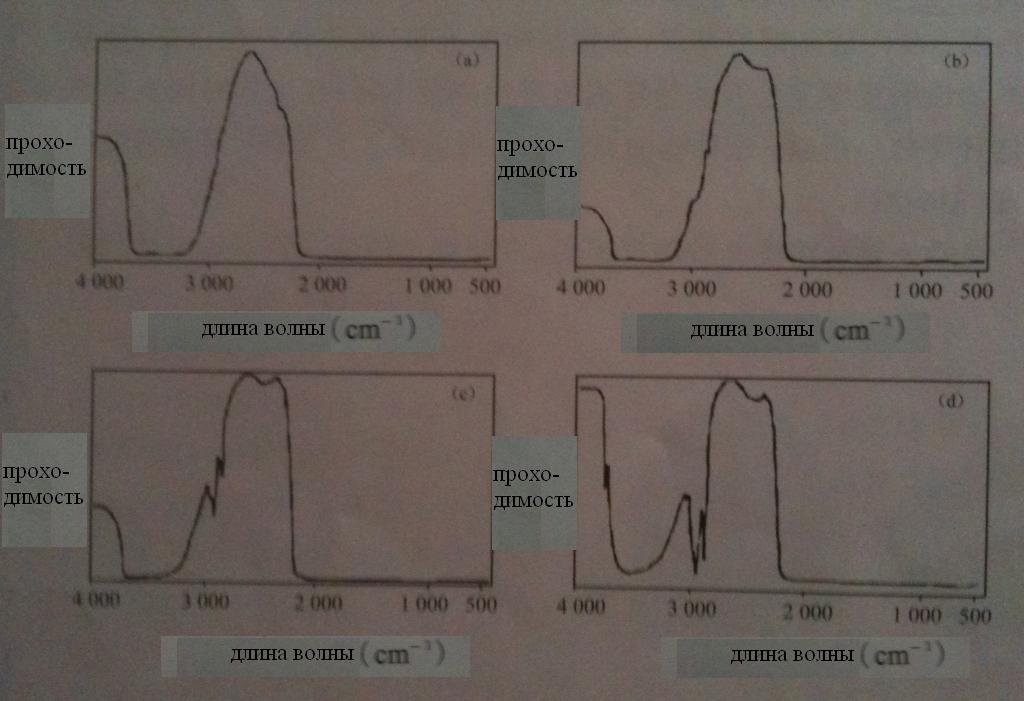

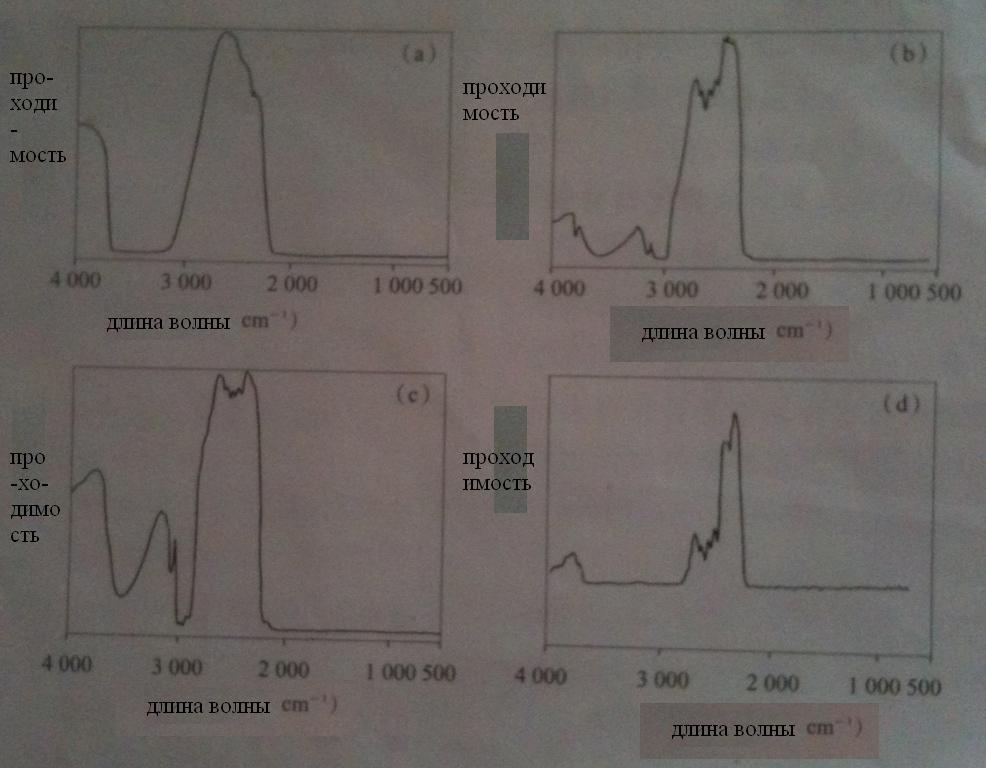

| Рис.40 Реакция на ультракрасное излучение: |
a) Жадеит без воска. b) Жадеит, содержащий малое количество воска. c) Жадеит с большим количеством воска. d) Парафинированные жадеиты.
Инфракрасное излучение помогает определить содержит ли жадеит воск и в каком количестве.
В) Восстановление жадеита.
«Постаревшие» вощеные и парафинированные жадеиты можно отреставрировать, повторно проведя операции вощения и парафинирования.
