Подделывание и фальсификация жадеита
Нередки случаи нахождения на рынке валунов жадеита с обработанным внешним слоем, в результате чего удается обмануть покупателя по поводу качества сердцевины.
1. Виды и способы подделывания жадеита.
Технология подделывания тождественна ручной обработке жадеитов. Следует отметить, что от ручной обработки эффект более высокий, но и обработка ручная сама по себе более сложная. Часто встречаются следующие виды обработки.

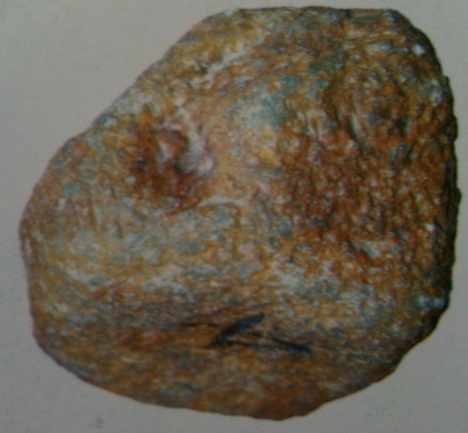

1)Закатка в валун. Берется глыба бесцветного скального жадеита и методом катания ей придается форма валуна, что делает ее похожим на валун «цзи ляо» (рис.1).
 |
 |
|

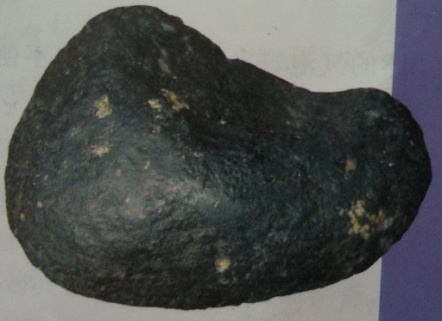

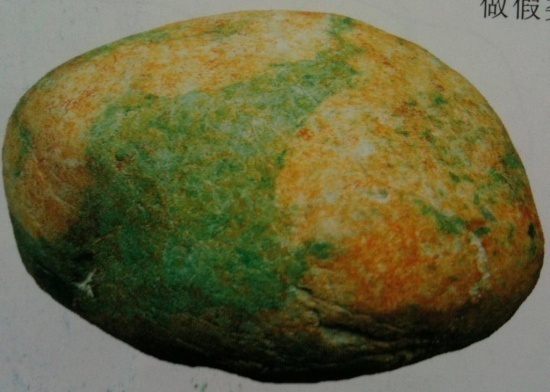

| Рис.1 Валун, изготовленный из серого скального жадеита |

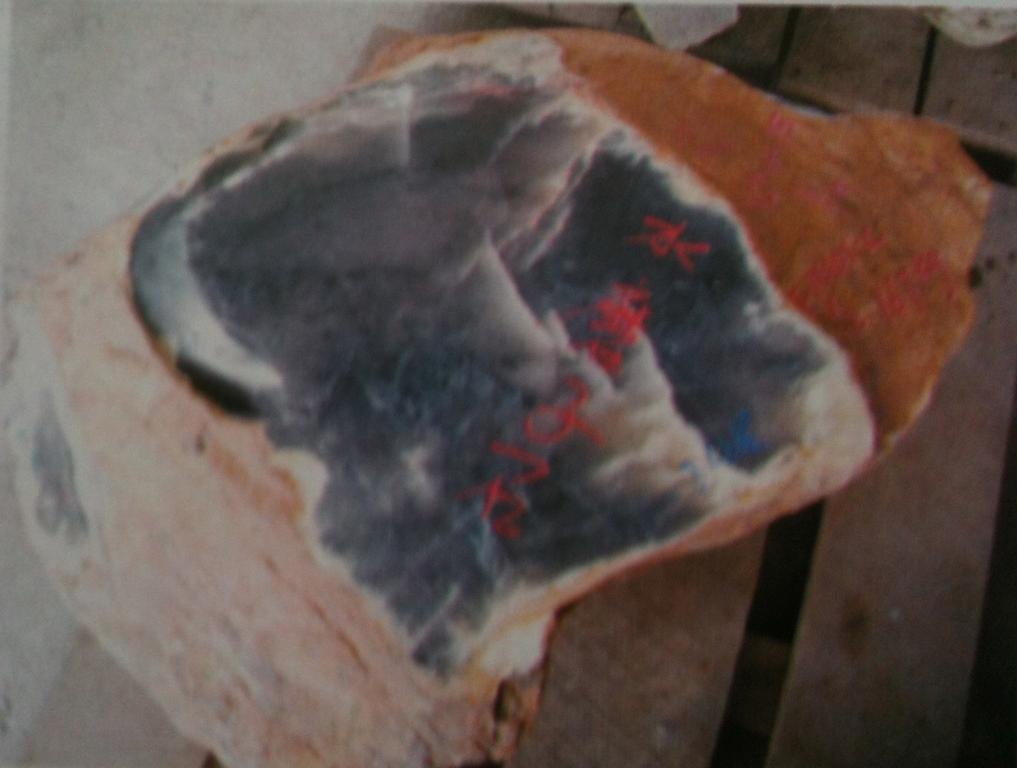

Рис.2 Окрашенный верхний слой валуна |
2) Поддельный внешний слой. Иногда создают дополнительный внешний слой, как показано на рисунке 2.

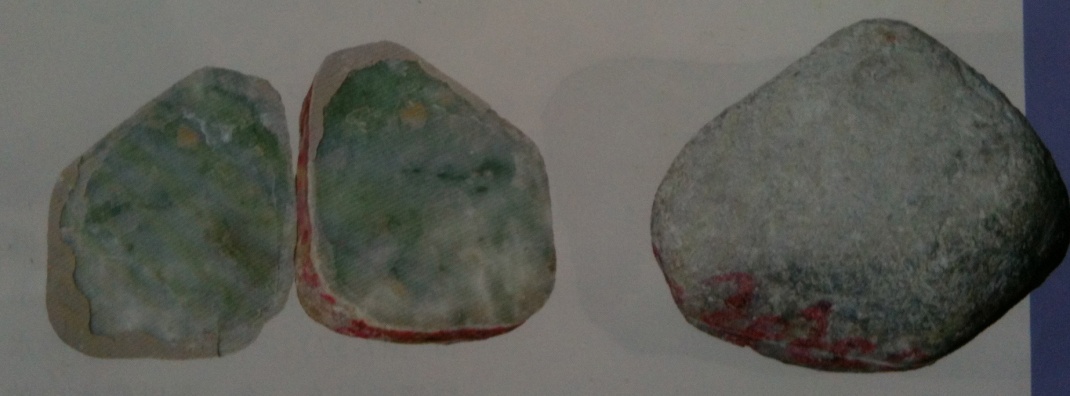

Технология: берется бетон и некоторые красители и все это наносится на внешний слой камня, затем способом специальной сушки ему придается вид валуна. На рисунке 3 такой камень показан в разрезе.
3) Винированная имитация. Пример такого материала показан на рисунке 4. При погружении в горячую воду на поверхности слоя могут появляться маленькие воздушные пузырьки.
 |
|
 |

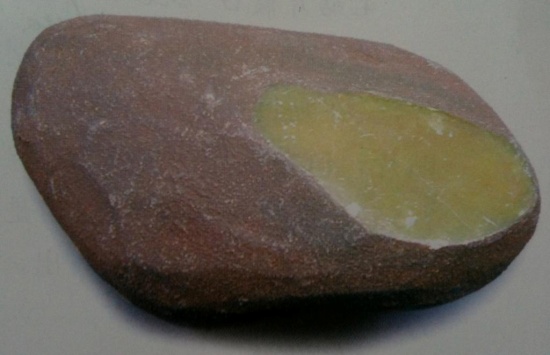

| Рис.3 Валун с покрытием из бетона. | Рис.4 Винированная имитация |

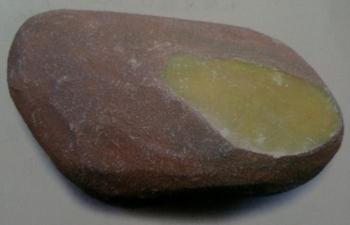

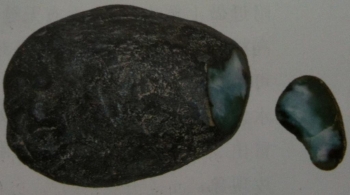

4) Вставка. Внутрь камня инкрустируют кусочек жадеита хорошего качества. Прикрепляется кусочек посредством клея. Внешний вид камня при этом должен выглядеть однородным. Следует принимать во внимание, что у такого камня нет дополнительного внешнего слоя. При погружении в горячую воду на поверхности слоя не возникают воздушные пузырьки. Пример показан на рисунке 5.
5) Прикрепление тонкой пластины. В этом случае к камню прикрепляется тонкая пластина жадеита хорошего качества, сверху обрабатывается однородный слой, что показано на рисунке 6.
 |
 |

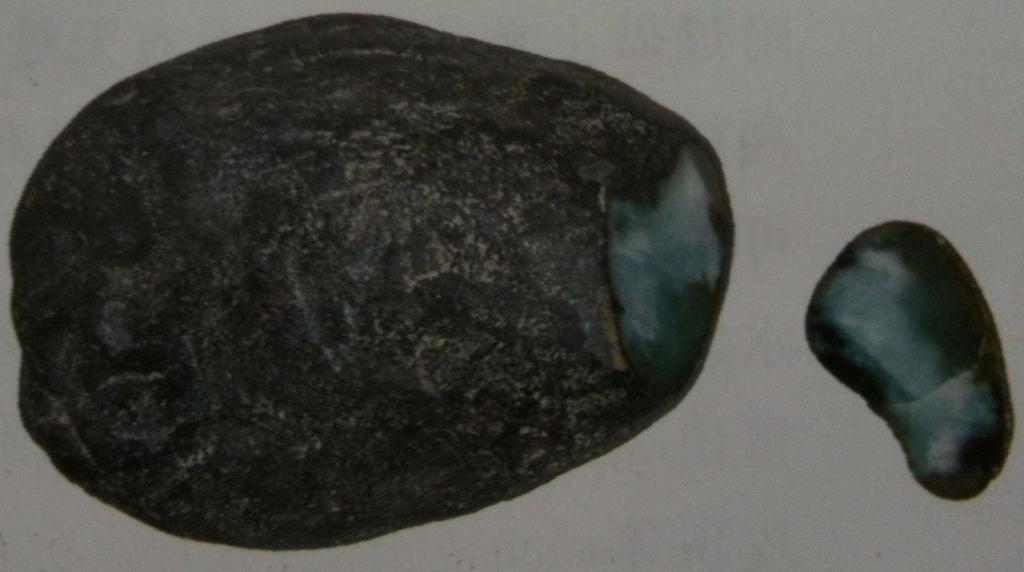

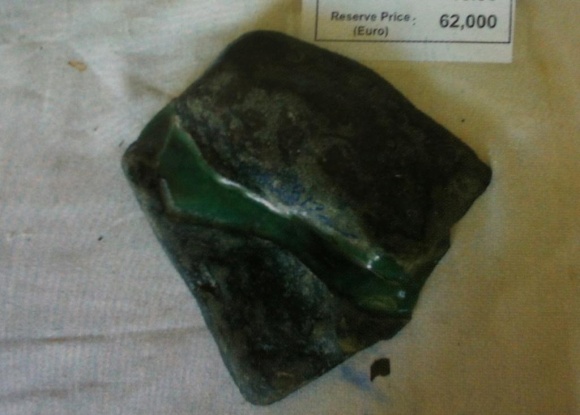

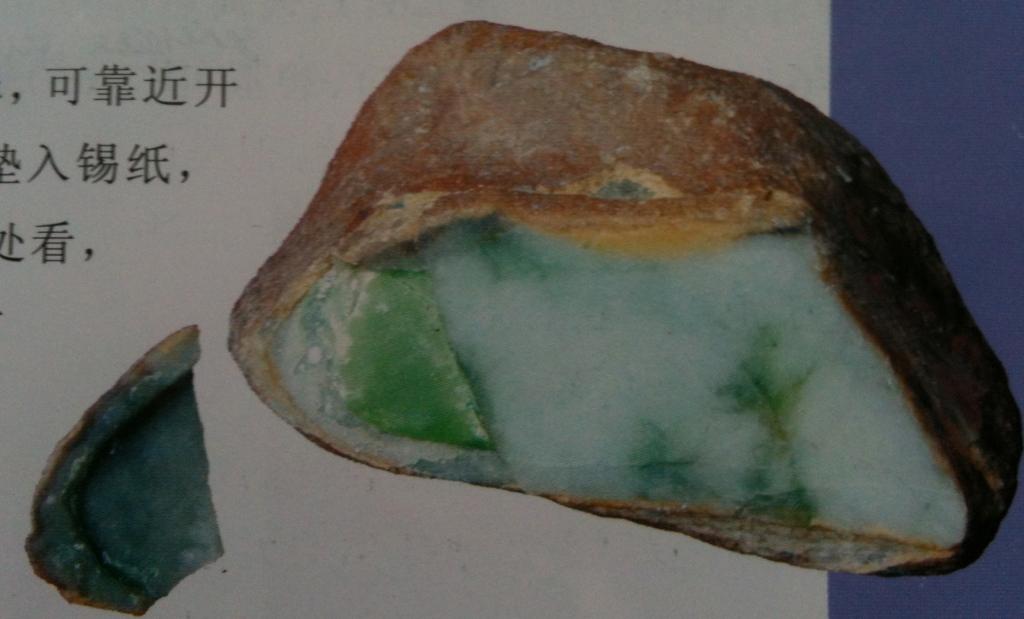

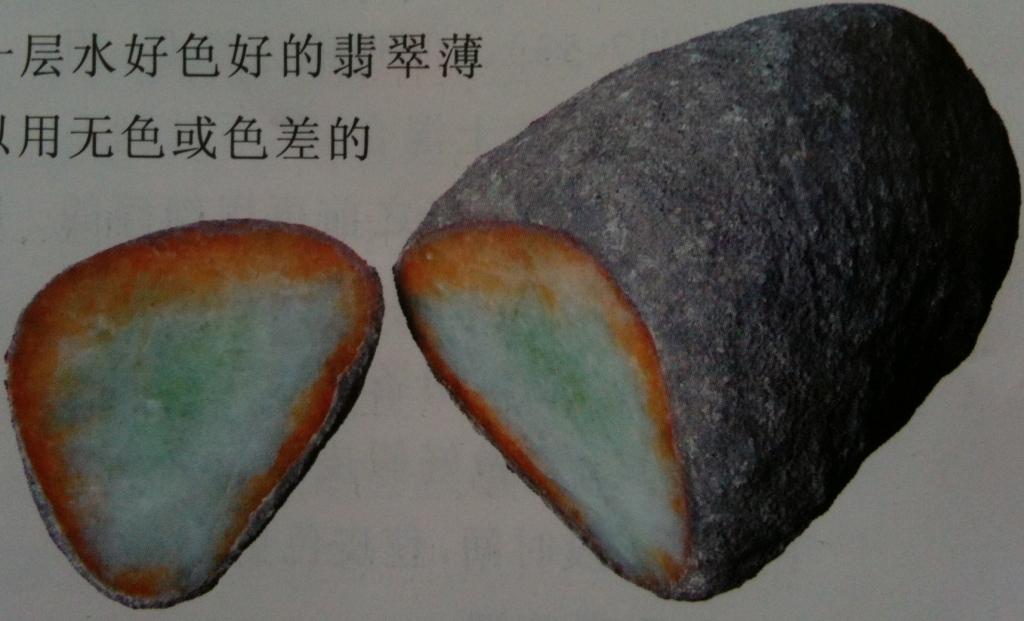

| Рис.5 Пример со вставкой. | Рис.6 Прикрепление тонкой пластины |
6) Заполнение цветом. В этом случае трещина на сердцевине камня заполняются хорошим зеленым цветом, что дает представление о хорошем внутреннем содержании, как показано на рисунке 7
7) Имитация «боа». С помощью окрашивания верхнему слою камня придается сходство с узором «боа». Пример показан на рисунке 8.
 |
 |

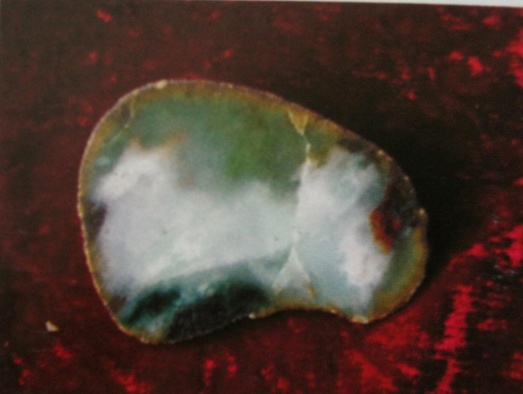

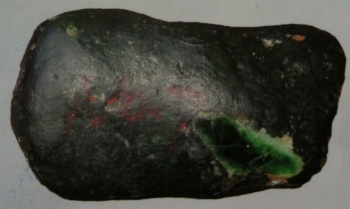

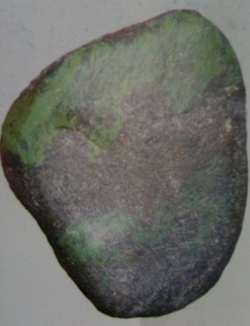

| Рис.7 Заполнение цветом | Рис.8 Имитация «боа» |
8) Использование красителей. При этом способе берется материал не ярко выраженного зеленого цвета, ему придается изумрудный оттенок и наносится имитация узоров. Цвет закрепляется в особой печи. Пример показан на рисунке 9. Такой камень легко распознать с помощью инфракрасного излучения.
 |
|

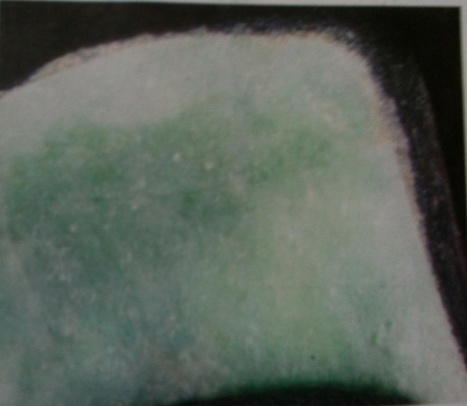

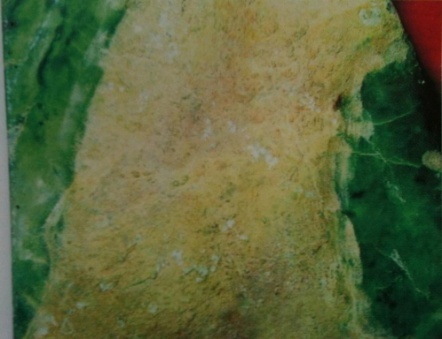

Рис.9 Пример использования красителей |
9) Валуны «цзи ляо», похожие на камень «ю ши». На рынке очень часто можно встретить материалы «цзи ляо», которые выдаются за: альбит (рисунок 10), мрамор (рисунок 11), камень «мо си си» (рисунок 12), зеленая яшма (рисунок 13).
 |
| Рис.10 Валун, выдаваемый за альбит |
 |
| Рис.11 «Цзи ляо», выдаваемый за мрамор. |
 |
| Рис.12 «Цзи ляо», выдаваемый за камень «мо си си» |
 |
| Рис.13 «Цзи ляо», выдаваемый за зеленую яшму |
 |
| Рис.14 Поддельный материал «цзи ляо». |
2. Различия в поддельных материалах «цзи ляо».
Ниже представлены критерии, по которым можно различать поддельные материалы «цзи ляо».
1) Внешний обзор. По внешнему виду можно дать примерную оценку структуре и цвету. Если сверху видны микротрещины, то скорее всего нутри мало материала зеленого цвета, либо перед вами поддельный материал со вставкой как на рисунке 14.

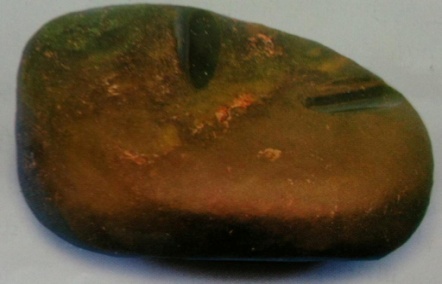

Если поверхность материала без малейшего блеска, то, скорее всего, цвет сердцевины не насыщенный. Иногда можно встретить материалы, как на рисунке 15 со вставками зеленого цвета для увеличения стоимости.
 |

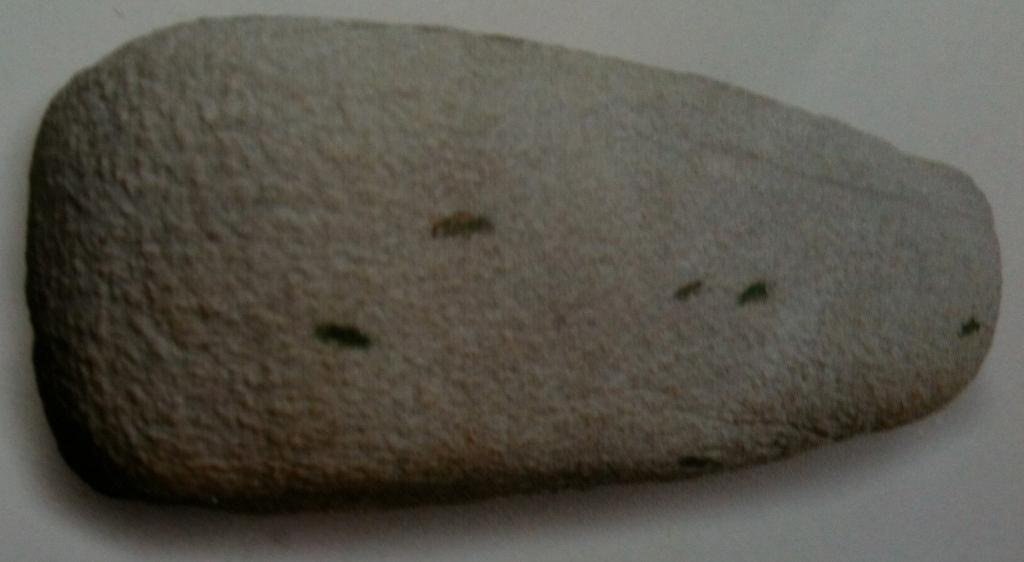

| Рис.15 Жадеит со вставкой зеленого цвета |
 |

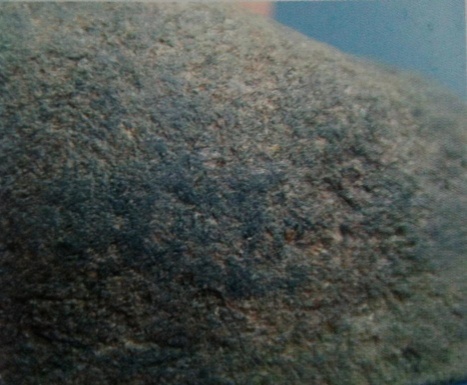

| Рис.16 Естественный внешний слой |
 |
| Рис.17 Поддельный внешний слой |
 |
| Рис.18 Внешний слой без затемнения |
 |

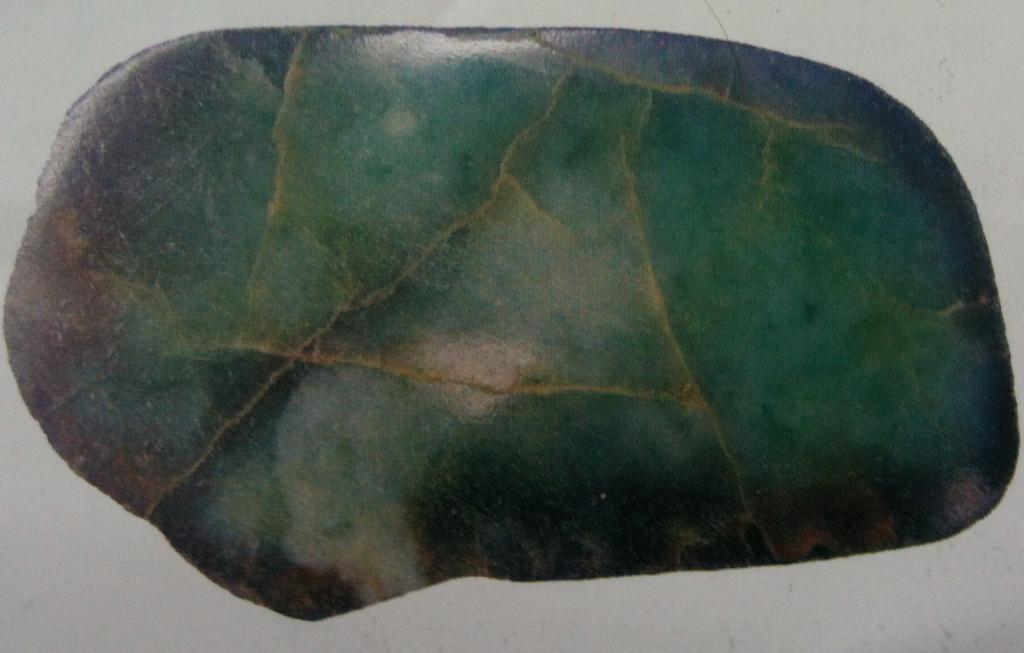

| Рис.19 Естественная сердцевина с трещинами |
 |
| Рис. 20 Поддельный слой |
 |

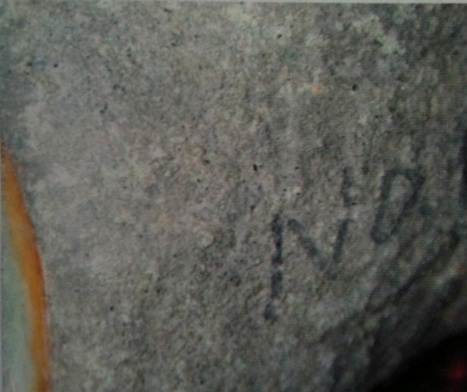

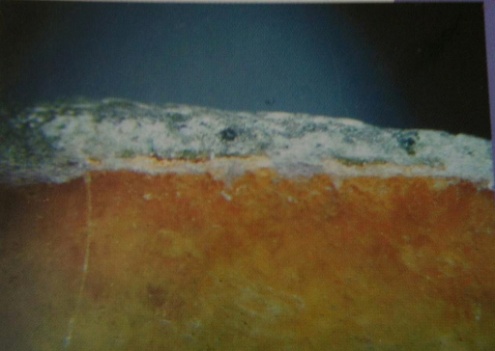

| Рис.21 Искусственный слой под увеличительным стеклом. |
2) Выявление фальшивого внешнего слоя. Способов выявления очень много. К ним относятся: ручной, с использованием специальных устройств, органо-лептический метод,.
Естественный внешний слой обычно имеет однородный размер гранул, и структура хорошо просматривается, как на рисунке 16.
У поддельного внешнего слоя размер гранул не равномерен, структура не просматривается. (рисунок 17).
Естественный внешний слой равномерен по всей поверхности, которая имеет одно направление (рисунок 16), структура же поддельного слоя хаотична, ее направление не прослеживается. Естественный слой обычно не имеет затемнения( рисунок18).
У естественной сердцевины обычно больше трещин, как показано на рисунке 19.
У поддельного слоя, как показано на рисунке 20, трещин вообще не наблюдается.
3. Простые способы определения естественности внешнего слоя.
Существует несколько простых способов определения естественности внешнего слоя. Они представлены ниже.
1) Использование увеличительного стекла. Этот способ является достаточно эффективным. На рисунке 21 показан пример искусственного слоя под увеличительным стеклом.
2) Применение ножа. Можно воспользоваться лезвием для повреждения внешнего слоя с целью определения подлинности слоев.
3) Звук при ударе. Звук при ударе по материалу с искусственным покрытием получается более пустым, глухим , по сравнению с натуральным.
4) Помещение в воду. Можно опустить материал в горячую воду. Если на поверхности материала появляются маленькие пузырьки, значит верхний слой искусственный. Воду при этом нагревать не рекомендуется.
5) Прогрев. При этом способе материал помещают в печь над огнем и наблюдают за поведением внешнего слоя на предмет появления признаков плавления.
6) Применение цветных линз. Если при использовании цветных линз появляются оранжево-красные оттенки, значит верхний слой однозначно подвергался окрашиванию. Если оттенок не меняется совсем, то верхний слой натуральный.
4. Лабораторные методы.
1) Реакция на соляную кислоту. При попадании капли соляной кислоты на поверхность материала натуральный жадеит реакции не дает, на искусственном слое образуются маленькие пузырьки.
2) Проверка относительной плотности. У естественного жадеита плотность колеблется от 3.08 до 3.43; у имитационного материала плотность, как правило, ниже 3.00.
3) Проверка структуры материала. Для проверки структуры применяется инфракрасное излучение и рентгенологическое облучение.
